Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | 17 inç |
|---|---|---|---|
| Dişli Oranı: | 102:1 | Nominal Çıkış Torku: | 9400 Nm |
| Devirme Torku: | 135600 Nm | Tutma Torku: | 65040 Nm |
| Taşıma Paketi: | tahta sandıklar | Başvuru: | Güneş İzleyiciler |
| Vurgulamak: | SE17 Tek Eksenli Döner Sürücü,9400Nm Solar Tracker Sürücü,9400Nm sonsuz vidalı döner halka |
||

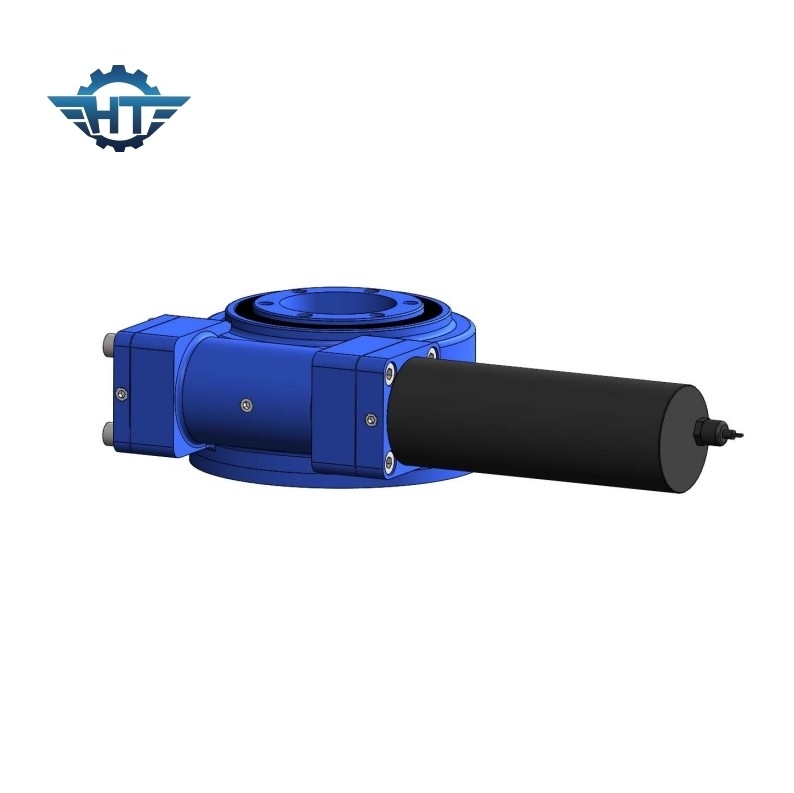

SE17 Solar İzleyiciler için IP66 Muhafazalı Muhafazalı Sonsuz Dişli Tahrikli Zarflama
Tek Eksenli Döner TahrikTanım
SE döner halka yatak tahriki eksenel kuvvet taşıyabilir.İnşaat makineleri, liman makineleri, hava platformlu araçlar, askeri vb. için kompakt yapıda tasarlanmıştır. Ayrıca tek eksenli güneş takip sistemi ve çift eksenli güneş takip sistemi gibi verimli bir güneş üretim sistemi üretmek için güneş takip sisteminde yaygın olarak kullanılmaktadır. .
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
SE17 Döner Sürücü Parametresi
| Ürün adı | SE17 Döner Tahrik |
| Çıkış Torku | 9400 Nm |
| Devirme Momenti Torku | 135600 Nm |
| Tutma Torku | 65040 Nm |
| Statik Eksenel Derecelendirme | 980 kN |
| Statik Radyal Derecelendirme | 390 kN |
| Dinamik Eksenel Derecelendirme | 490 kN |
| Dinamik Radyal Derecelendirme | 245 kN |
| Motor Alternatifleri | 380V/220V AC Motor, DC Motor |
| Ürünler Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makineler |
Uygulamalar
Düz tek eksenli izleme
İzleme yöntemleri arasında düz tek eksenli izleme en sık kullanılan yöntemdir.Kuzey-güney ekseni takibi ve doğu-batı ekseni takibi olarak ikiye ayrılır.Doğu-batı ekseni takibinin sabit eğimli kuruluma göre belirgin bir avantajı yoktur ve kuzey-güney ekseni takibinin etkisi doğu-batı ekseni takibinden daha iyidir..Düz tek eksenli izleme, özellikle düşük enlemli alanlar için uygundur
